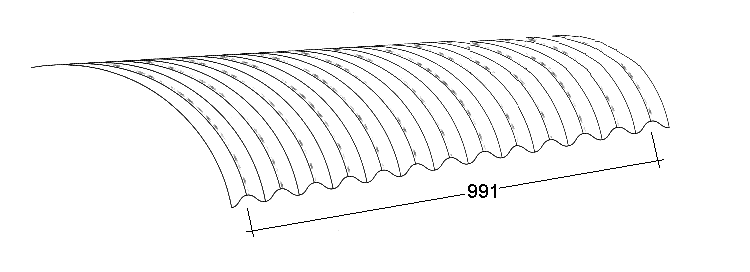

Gebogenes Wellprofil 18/76

Alu- Wellprofil 18 / 76 kann nach
 Ihren Angaben vorgerundet werden.
Je nach Materialstärke sind folgende
kleinste Radien möglich

0,5 mm 3.000 mm
0,7 mm 1.500 mm
1,0 mm 1.000 mm

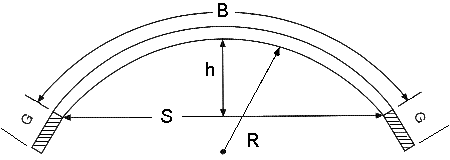

Wir benötigen folgende Angaben:

    R  Radius
    B Bogenmaß
    h  Höhe
    S  Sehne

 Die Tafellänge ergibt sich  aus dem Bogenmaß + den beiden Überständen G
G = der Teil am Ende der Tafel, der nicht gerundet werden kann.
G = 200 mm und muss bauseits abgetrennt werden.
 Maximale Tafellängen 6.500 mm, andere Längen auf Anfrage
.



 örtliches Runden:

Beim Runden auf der Baustelle kann man folgende Radien erzielen.

0,7 mm 14,0 m
0,8 mm 16,0 m
1,0 mm 20,0 m
